Геодезическая Съемка Фасада Тахеометром — Современная Технология Фасадной Съемки

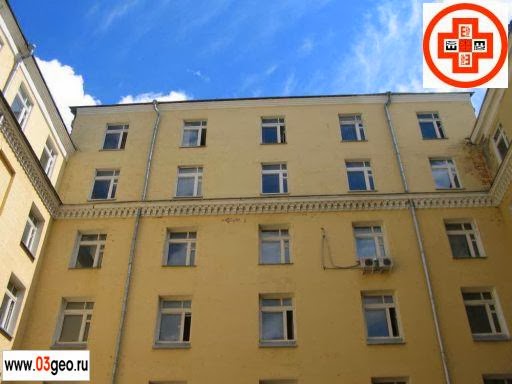

Съемка фасадов зданий и сооружений выполняется для подготовки проектно-сметной документации на реконструкцию, ремонт или реставрацию фасада. Кроме того, фасадная съемка выполняется для проектирования элементов внешнего обустройства здания (дополнительных конструкций, в том числе светопрозрачных, для проектов наружных пожарных лестниц, переходов между корпусами) и для других задач. Кроме методов стереофотограмметрии, популярных в прошлом веке из-за практически полного отсутствия и чрезвычайной редкости лазерного измерительного оборудования, сейчас для съемки фасадов широко применяются электронные тахеометры, позволяющие выполнять геодезическую съемку фасада с высокой производительностью и небывалой точностью измерений.
Обмерные чертежи зданий и сооружений получаются после выполняется инструментальной геодезической съемки фасадов с помощью современного измерительного оборудования. Технология работ по фасадной съемке выбирается исходя из требуемой точности геодезических измерений, геометрических параметров здания, для которого требуются обмерные работы и местных условий на объекте (высота снимаемого здания, расстояние до окружающих зданий, препятствия перед определяемым фасадом). В любом случае, съемка фасадов тахеометром позволяет получить линейные размеры оконных проемов, карнизов и остальных архитектурных элементов с точностью не грубее трех-пяти миллиметров.
Цифровые модели фасада и плоские обмерные чертежи готовятся из массива пространственно-координированных точек, получаемых при съемке фасадов, в режиме камеральной обработки, в количествах и с характеристиками, которые определены заказчиком геодезических работ по фасадной съемке. Отдельно следует отметить, что обработка полевых материалов фасадной съемки и подготовка обмерных чертежей, несмотря на современные вычислительные мощности компьютерной техники и средства визуализации, достаточно трудоёмка и может занимать времени на порядок больше, чем полевой этап съемки фасадов. Таким образом, изначально кажущаяся высокой стоимость фасадной съемки, таковой не является.
Исполнительная съемка фасадов, другой вид фасадной геодезии, как видно из её названия, выполняется геодезической фирмой уже после завершения работ по монтажу фасадов и прочих конструкций, для проверки выполненных работ на соответствие проекту и для контроля геометрических параметров смонтированной конструкции. Проверяется вертикальность углов здания (отвесность), выпуклость или вогнутость плоскости самого фасада, вертикальность и горизонтальность промежуточных элементов и их геометрия. Съемка фасадов зданий нашей геодезической компанией быстро и точно.
Обсудить статью
Выбор технологии и стоимость геодезических работ по съемке фасада зависят от множества факторов: сколько сторон здания (сооружения) требуют съемки; высота снимаемого объекта; точность получаемых координат и отметок по фасаду; конструктивное решение стен здания; наличие или отсутствие необходимого пространства вокруг объекта, на котором должна быть проведена фасадная съемка. Методика обработки результатов фасадной съемки учитывает поставленные проектировщиком задачи и позволяет выдавать обмерные
